UART及びUSB通信　1D・2Dバーコードリーダー [BRM-65UA]


UART及びUSB通信　1D・2Dバーコードリーダー [BRM-65UA]

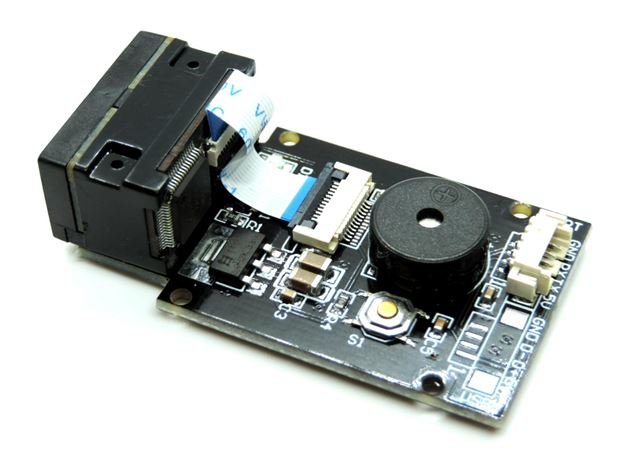

 		  商品名：UART及びUSB通信　1D・2Dバーコードリーダー [BRM-65UA]

商品コード：5199724614

販売価格：4,980 円　（税込み）
数量：



BRM-65UAは1次元及び2次元バーコードをスキャンし、その結果を非同期式シリアル通信(UART)又はUSB接続でHIDキーボードデータとして出力するユニットです。

設定によりスキャンしたバーコードデータはUART通信又はUSB通信でHIDキーボードデータとして出力されます。
（UART出力かUSB HIDキーボード出力は同時には利用できません。切り替えて使用します。）

16種類の1次元バーコード、3種類の2次元バーコードを読み取ることができます。紙などに印刷されたバーコードはもちろん、液晶ディスプレイに表示されているバーコードを読み取ることも可能です。
QRコードは英数字はもちろん、JIS X 0208(Shift-JIS)を含むQRコードにも対応しており日本語カタカナ・ひらがな・漢字を含むコードにも対応しています。




マイコン等にバーコードリーダー機能を簡単に付加できます。



UART接続はデフォルト通信速度9600bpsに設定されています。ロジック電圧レベルは0V-3.3Vなのでマイコン等と直結できます。

本体の設定をUARTコマンドでUARTホストから行うことができる他、スキャン開始のコマンドを入力してUARTホスト機器でスキャンのタイミングを制御できます。

スキャンタイミングは、連続・動き検出・手動・UARTコマンドの4種類から選択できます。

各種設定はマニュアルに記載されているQRコードによって行うことができます。
また当方からは本体を簡単に使えるガイドをご提供しています。

※ご注意ください※

本製品は読み取りデータをUARTインターフェイス又はUSB HIDキーボードデータとして出力します。UART出力とUSB HIDキーボード出力は同時に利用できません。どちらか一方を選択して利用します。

●16種類の1次元・3種類の2次元バーコードをスキャン可能
●読取り可能距離は25mm〜250mmとロングレンジ
●UART通信によるデータの出力
●USB HIDキーボードエミュレーションモード搭載、パソコンと接続可能
●UART通信速度は2400bps〜115.2Kbpsまで8段階で設定可能、デフォルト9600bps
●紙などの印刷物以外に液晶ディスプレイ等に表示されたコードもスキャン可能
●スキャン完了時のビープ音
●180種類の設定可能なオプション
●マクロをサポート、データ終端を4種類から選択可能
●読み取り角度仕様：ロール： 0〜360°・ピッチ: ±65°・ヨー: ±60°
分解能：648×448、傾斜：35°
●寸法：46.8 x 27.5 x 13.5 (mm)

■読取り可能バーコード

EAN-8, EAN-3, UPC-A, UPC-E0(1), Code39, Code93, Code128, EAN128, Codebar,
industrial 2of5, Interleave 2of5, Matrix 2of5, MSI, Postal Code, RSS

PDF417, QR Code, Data Matrix

■主な仕様

インターフェイス UART又はUSB2.0 (USBはHID又はCDC選択可能)
解像度 0.10mm (4mil)
電源電圧 5V
光源 617nm LED. 6500K LED
スキャン角度 ロール0〜360°、ピッチ+-65°、向き+-60°又はそれ以上
走査角度傾斜角 34°、Elevation angle 26°
読み取り可能距離 25〜250(mm)
ライトレベル 0〜85000LUX


■付属品

　●BRM-65UA本体
　●UART接続用ケーブル
　●USB接続用ケーブル

※本製品の製造元はHangzhou Grow Technology Co., Ltd（中国）です。
