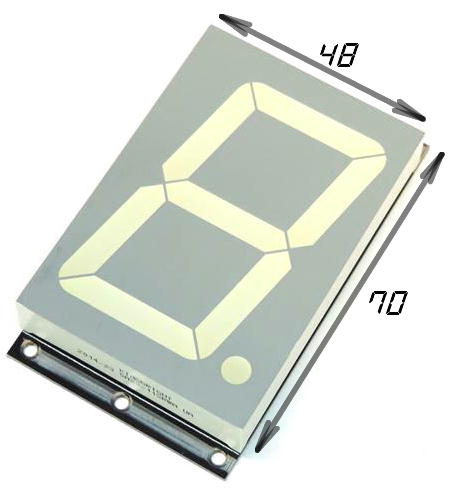

本製品（型式ACR-77、以下型式で記載）は、Kingbright社製の2.3インチ大型7セグメントLED SA23-11SURKWAを採用したUART通信（非同期式シリアル）で、表示数字を制御できるモジュールです。最大75000マイクロcdと高輝度です。色は赤です。

本機は最大で15台までの同機を接続し、UARTで表示したい数字を1桁目のモジュールに入力するだけで自動的に表示できます。



本機にはオスーメスのピンヘッダ（別売）が装着できますので、これを取り付ければ桁数をどんどん増やせます。最大15桁まで増設可能。

表示したい数字は、1桁目のモジュールにASCIIコードで入力するだけ。
例えば本機を5台接続した環境で、"98765"と表示したければ、1桁目の本機にUART通信で 39h,38h,37h,36h,35h,0Dh と入力するだけで数字が表示されます。（数字の終端は必ずキャリッジリターンで終端します。）

下の写真は本機を3台接続して123と表示された時の例です。写真上周りが暗いですが明るい室内でも十分に視認できる明るさがあります。



表示したい数字のASCIIコードを1桁目にUARTで入力するだけなので、ワンチップマイコン等から簡単に制御できます。

電源電圧は7セグメントLED用が+9V、本体制御基板用が+5Vです。
先頭の桁にACR-77Aをご利用頂くと、本ボード内で5Vを作りますので9V電源の供給だけですべての桁に5Vが給電されて便利です。



UART信号のロジック電圧は0V-5Vです。

その他a〜fの英字と、下記の記号が表示できます。


その他、全消去・数値を記憶して全消灯・点灯復帰の各コマンドがあります。


※マニュアルはこちらからご覧頂けます。

※複数の桁を接続する場合には、1桁目にACR-77Aをご利用になると5V電源をご用意頂かなくても使えて便利です。
